admin 采用基于外部密钥的复合混沌系统对数字图像文件进行对称加密，由外部密钥产生混沌系统的初始值。复合混沌系统由2个Logistic系统构成，一个用来产生置换矩阵，对图像进行像素置换操作，另一个用来产生灰度扰乱序列。在对灰度扰乱过程中，使用基于外部密钥导出的子密钥对灰度扰乱序列进行采样。在置换过程中，通过加入置换矩阵信，使位置置换和像素替代过程以简单有效的方式复合，提高系统的耦合性。
一、对称图像文件加密方案
1、相关介绍
（1）外部密钥：采用长度为80 bit的密钥：
其中，字符ki (i=1，2，…，20)为十六进制。每2个字符(即每8 bit)构成一个子密钥ki (i=1，2，…，10)。于是，外部密钥表示为子密钥形式为：
（2）混沌系统原型：本文采用的Logistic混沌系统原型为：
其中，xn为映射变量，0≤xn≤1；μ为系统参数，0≤μ≤4。
当3.569 945 6-≤μ≤4时，系统进入混沌状态。
（3）本文的混沌系统：采用2个Logistic混沌系统，μ均取为3.999 9。位置置换过程采用的混沌系统X为：
系统初值的计算如下：
1）利用式（5）计算得到实数Xo1：
其中，(Ki)10表示K，的十进制数值。
2）选取子密钥K4，Ks，K6，利用式(6)计算得到另一个具有24位精度的实数X02：
其中，Kij表示墨的第J bit位上的值（0或1）。
3）利用式(7)计算系统初值Xo：
其中，tloor(.)表示不大于操作数“.”的最大整数。式(7)的目的是只取X01+ X02的小数部分。
通过上述几步构造的用于位置置换的混沌系统初值，使初值对外部密钥足够敏感，且精度得到保证。
灰度替代过程采用的Logistic系统y为：
初值Yo产生的方式和X0相似，不同之处在于，计算Y02时选取子密钥k7，K8，K9。
2、加密算法描述
本文用M表示明文灰度图像，大小为mxn，M(x，y)（1≤x≤m，1≤y≤n）表示位置（x,y）处的灰度值。用C表示密文图像。
（1）位置置换过程
根据图像M的大小产生mxn长度的混沌序列{X1，X2，X3，…，Xmxn)，用该序列按照列优先的方式构造mxn的矩阵E。对E的元素进行排序后，按照列优先的位置重新
放置，启用位置矩阵L，在L对应的位置依次记录排序后每个矩阵元素在原始矩阵E中的位置。然后把图像M中的像素按照L中的位置重新排列得到M’，实现置换过程。

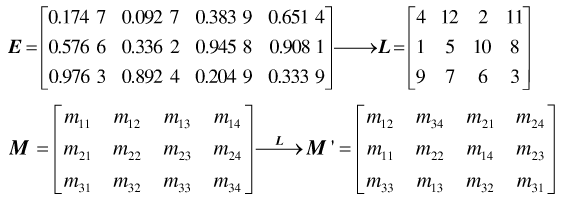

比如：
（2）像素替代过程
1）确定采样次数T。如果每个采样因子作用于混沌序列的次数F为16，则一个采样因子对原始序列采样16次。
2）构造动态采样因子S：
分别利用整数S1，S2，S3，…，S9对原始混沌序列进行丁次采样(具体见步骤(5))。这里的N为整数常量，如3，4，5，取值不易过大，否则影响效率。
3）通过式(10)改变子密钥的值：
其中，round(mean(K1，K2，…，K1o))是常量，通过对初始子密钥十进制平均值取整得到。用改变后的密钥构造新的采样因子。
4）反复执行步骤(2)、步骤(3)，直到产生数量为mxn/t的采样因子。
5）对原始混沌序列采样，得到采样后的序列（Y1’，Y2’，…，Y'mxn）。本方案要把采样后序列的元素映射为[0, 255]内的整数，为得到均匀分布在[0，255]内的整数序列，只在原始序列中选择处于[0.2，0.8]区间上的值。由Yo迭代得到Y1‘∈[0.2，0.8]。用式(11)进行采样：
其中，n≥s且Yi+1‘∈[0.2，0.8]，s代表当前使用的采样因子；f(n)(．)表示对混沌方程迭代几次。式(11)保证混沌方程由当前值Yi‘迭代大于等于s次后得到第1个属于区间[0.2，0.8]的值作为Yi+1‘。
6）利用式(12)将（Y1’，Y2’，…，Y'mxn）映射到区间[0.2，0.8]上，得到（Y1’‘，Y2’’，…，Y'‘mxn）：
其中，i=1，2，…，mxn。
7）由式(13)、式(14)进行像素灰度替代：
其中，i=2，3，…，mxn；L(i)，M(i)'表示按照列优先方式从矩阵L、M'取得的第i个元素。根据式(12)建立C(i)与C(i -1)的关系，以这种方式扩散明文到密文。在C(I)中加入密钥信息，以增加密钥敏感性。这里的+指按位异或操作。最后用所有的C(f)构造最终的加密矩阵C，也就是密文。
综上所述，整个加密过程如下：(1)基于外部密钥，构造2个混沌系统x，y的初值。(2)根据混沌系统X迭代出的元素的大小，构造位置置换矩阵，对图像像素进行位置置换操作。(3)由外部密钥导出的子密钥动态采样混沌系统y产生的原始序列，并将采样后的序列映射到[0，255]的整数域上，结合外部密钥以及位置置换矩阵的信息，对置换后的图像执行灰度替代操作。
解密过程是加密过程的逆操作。对应加密公式(式(13)和式(14)，解密公式为：
其中，i=2，3，…，mxn。
二、实验结果及分析
本文采用Matlab 7.3平台，选取256x256的Lena灰度图像（图1）进行实验。式(9)中N=3，采样次数T=16。
1、密钥敏感性分析
选择’AOC2EF52BBE5CA894405’作为外部密钥，图2(a)、图2(b)为加解密效果。用密钥’AOC2EF52BBE5CA894406’解密图2(a)的效果如图2(c)所示。

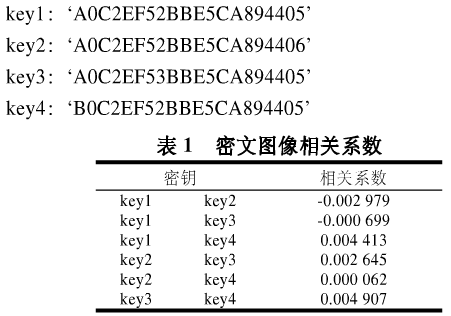

表1给出了密文图像之间的相关系数，其中用于加密的密钥如下：
上述4个密钥之间都只有1位或2位不同，由相关系数考察密钥敏感性。相关系数定义如下：
其中，cov(x，y）=E((x—E(x))，(y-E(y)))为协方差；方差D(x)=E(X2) -E2(x)，均值为E(x)；x,y分别代表2个密文图像同一位置上像素灰度值。从中可以看出，对应位置像素的相关性可视为0，表明密文对密钥具有高度的敏感性。
2、统计特性分析
以密钥“AOC2EF52BBE5CA894405”加密的结果为例分析统计特性。

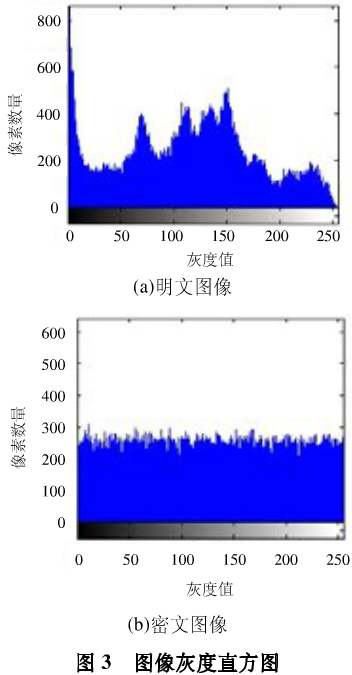

（1）灰度直方图。图3(a)是原始图像（图1）的像素灰度直方图，图3(b)则对应密文图像(图2(a))。可以看出，明文的像素值统计信息在密文图像中没有体现，明密文之间统计上的相关性非常小，表明方案能够有效抵御基于像素值统计的攻击。
（2）相邻像素相关性。比较明密文图像水平和垂直方向相邻像素相关性。利用式(17)计算相关系数，其中的xy分别代表图像内部相邻位置的像素灰度值。表2为实验结果。

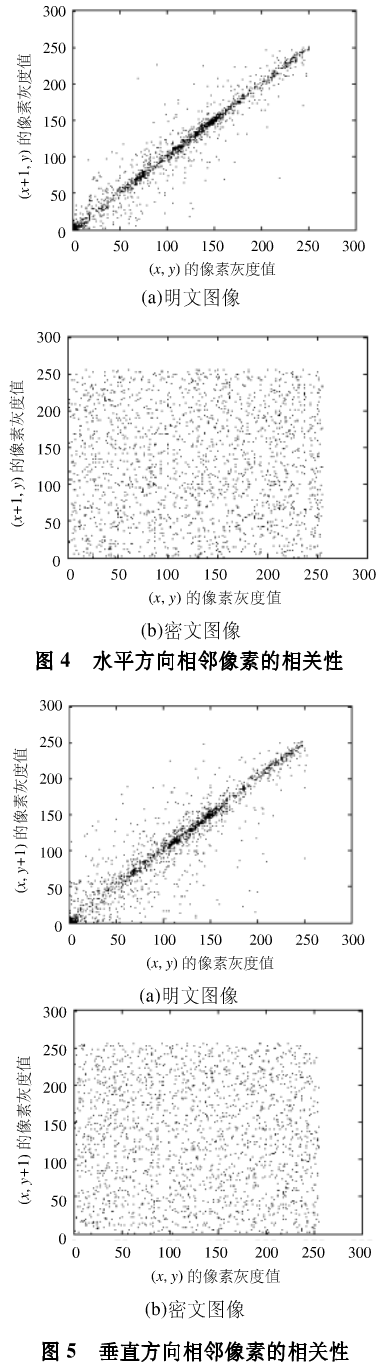

图4、图5分别描述了在图像中随机选取2000个点水平和垂直方向的相关性。
结果表明，原始图像中相邻像素之间存在很高的相关性，而加密图像相邻像素之间的相关性可以忽略为0。
分析像素灰度直方图和相邻像素相关性得出结论：明文图像统计结构已经扩散到密文中，方案有很好的扩散性能。
3、密钥空间分析
本文的方案采用的密钥为80 bit，密钥空间可达280(～1.208 gx1021)，加密系统的熵为80，密钥空间大小足够抵御穷举攻击。只需要修改算法某些细节，就可以使用更长的密钥，如128 bit，容易实现且不会影响算法效率。
