admin 基于IP复用方法实现的硬盘加密卡，是一种用于保障数据存储安全的硬件加密装置。那么基于IP复用的硬盘加密卡是如何设计的呢？我今天就给大家讲一下。
一、硬盘加密卡总体结构

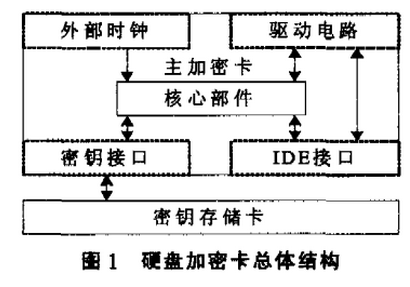

硬盘加密卡的总体结构如图1所示。

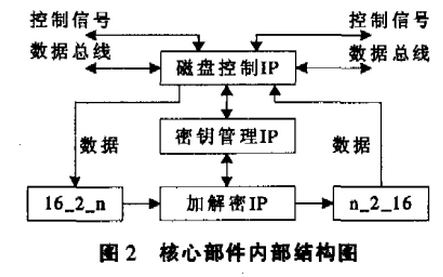

硬盘加密卡由“主加密卡”和“密钥存储卡”组成，主加密卡又由核心部件及外围电路组成。核心部件采用知识产权(lntellectual Property，IP)复用的设计方法，由现场可编程门阵列(Field Pt08rammable Gate Ar-ray，FPGA)实现，主要组成包括：硬盘控制IP、加解密IP、密钥管理IP、16_2_n模块和n_2_16模块等，其结构如图2所示。其中16 2 n模块将16位的IDE数据宽度转换为n位加解密IP的数据宽度，而n- 2_16模块实现相反方向的转换。
外围电路主要包括：IDE接口电路、密钥接口电路、驱动电路、外部时钟电路等，用以实现各种协议间的物理接口、信号的驱动以及时钟的产生。
密钥存储卡以智能卡方式实现，除提供正确的加解密密钥外，还和主加密卡之间进行相互认证，进一步保证密钥存储的安全性。
二、核心部件中各IP的设计
1、硬盘控制IP
硬盘控制IP的主要功能为：接管硬盘控制器对硬盘的操作，实现对硬盘读写的全面控制；控制加解密IP完成数据文件加密和解密操作；控制密钥管理IP从密钥存储卡中获取加密和解密密钥。

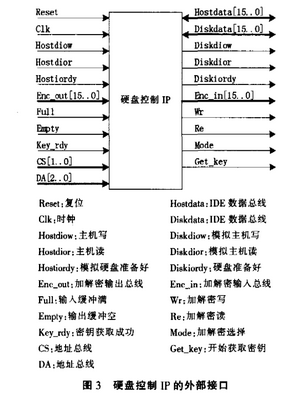

硬盘控制IP的外部接口如图3所示。

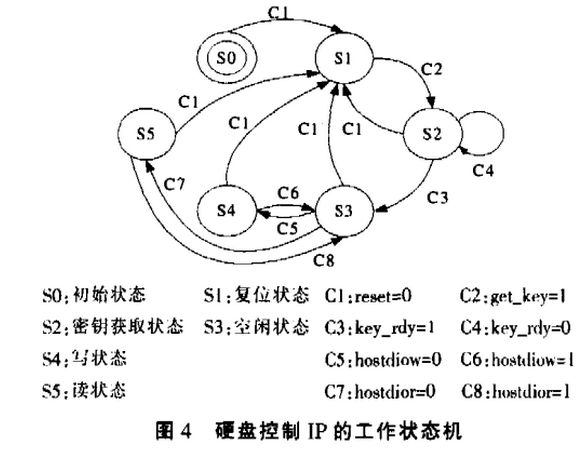

_硬盘控制IP的T作状态机如图4所示。
上电复位后，硬盘控制IP控制密钥管理IP从密钥存储卡中获取加密和解密密钥；密钥成功获取后，进入空闲状态，等待主机进行读写操作；当主机发出写命令时，硬盘控制IP控制加密和解密IP对从主机输入的待加密数据文件加密，并在加密操作完成后，将已加密数据文件送人硬盘，然后返回到空闲状态，等待下一次读写操作；当主机发出读命令时，硬盘控制IP控制加密和解密IP将从硬盘中读出的待解密数据文件进行解密，并在解密操作完成后，将已解密数据送人主机，然后返回到空闲状态，等待下一轮的读写操作。
2、加密和解密IP

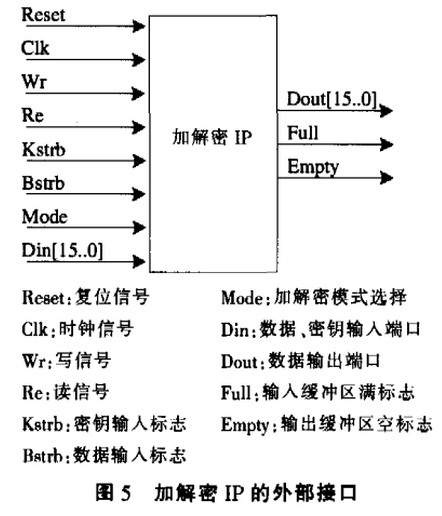

加密和解密IP中实现了分组长度128位、密钥长度128位的AES加密算法，以对在主机和硬盘之间传输的数据进行加密和解密操作，其外部接口如图5所示。

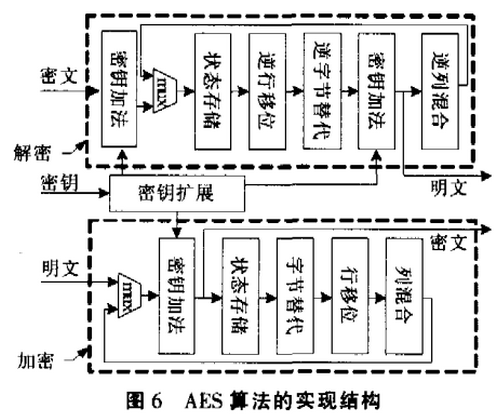

AES加密算法主要由密钥扩展、加密和解密三部分组成。其实现结构如图6所示。
密钥扩展以原始密钥扩展出后续各轮中密钥加法运算所需的轮密钥。
加密过程为：
（1）将明文映射到状态矩阵，井进行初始的密钥加法运算；
（2）进行10次轮运算，除最后一轮不做列混合外，其余各轮均由字节替换、行移位、列混合、密钥添加四个性换依次对状态矩阵进行操作；
（3）把状态矩阵映射为密文，完成加密过程。
解密时，可以用上述四个置换的逆置换直接生成AES的解密算法。

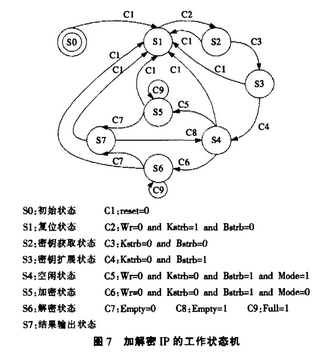

加密和解密IP的工作状态机如图7所示。
上电复位后，加密和解密IP从密钥管理IP处获取加密和解密密钥。并对其进行扩展，以得到加密和解密所需的各轮子密钥，之后进入空闲状态，等待硬盘控制IP发出加密和解密命令；硬盘控制IP发出加密和解密的过程中，输入缓冲区已经被占满，则保持现有的加密和解密状态，直到出现可用缓冲后，再继续之前中断的操作；加密和解密过程完成后，硬盘控制IP会将加密和解密IP输出缓冲区中的加密和解密结果全部读出，之后返回到空闲状态，等待下一轮解密和解密的开始。
3、密钥管理IP
在现代密码学中，加密算法的安全性是基于密钥的安全性，而不是加密算法的细节的安全性。因此，如何保证密钥的安全性成为设计中最为关键的问题之一。

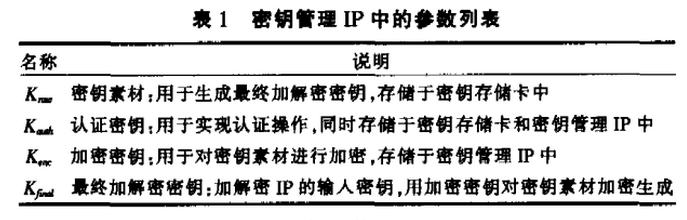

主加密卡通过密钥管理IP进行如下的最终解密和解密密钥获取过程，以保证密钥存储的安全性，其中的主要参数如表1所示：
（1）密钥存储卡对主加密卡的认证
密钥管理IP从密钥存储卡获得一个随机数Randl：密钥管理IP用Kauth对Randl进行3DES加密，并将加密结果Res1返回给密钥存储卡；密钥存储卡用Kauth对Randl进行相同运算，并将运算结果Re2与Res1进行比较，如果相同则通过认证，否则，将无法对密钥存储卡进行访问。这一认证过程也称为外部认证。
（2）主加密卡对密钥存储卡的认证
密钥管理IP从密钥存储卡获得一个随机数Rand2；密钥存储卡使用认证密钥Kauth对Rand2进行3DES加密，并将加密结果Res3送给密钥管理IP；密钥管理IP利用Kauth对Rand2进行相同运算，并将运算结果Res4与Re83进行比较，如果相同则认证通过，否则无法继续进行后续操作。这一认证过程也称为内部认证。
（3）最终加密和解密密钥的生成

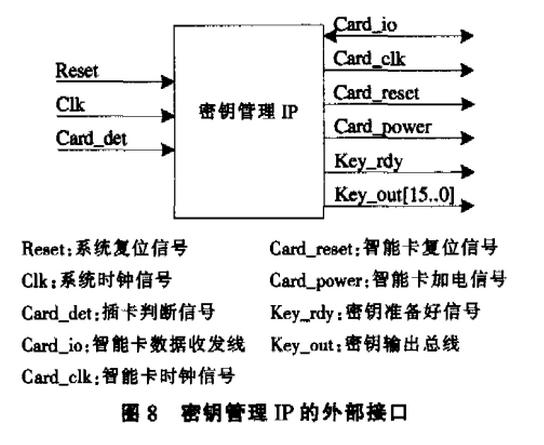

内部认证和外部认证通过后，密钥管理IP从密钥存储卡中读取密钥素材Kraw，并利用加密密钥Kenc对Kraw进行3DES加密，生成最终加解密密钥Kfinal密钥管理IP的外部接口如图8所示。

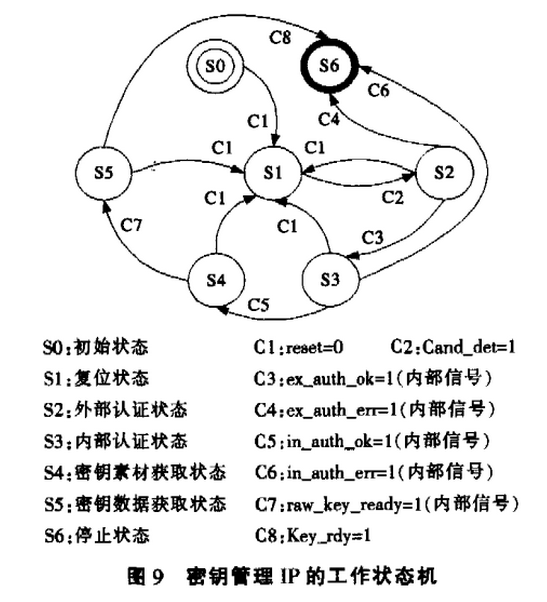

工作状态机如图9所示。
上电复位后，如果密钥管理IP检测到有密钥存储卡的插入，则立即开始进行外部认证和内部认证；如果认证失败，则跳转到停止状态，无法进行后续操作；外部认证和内部认证通过之后，密钥管理IP从密钥存储卡中读取密钥素材Kraw。并以此生成最终的加解密密钥Kfina。
